пятница, 2 февраля 2018 г.

Скачать бесплатно книги, энциклопедии, словари и справочники




Большая Советская Энциклопедия БСЭ в 30 томах. 3-е издание
Энциклопедический словарь Брокгауза и Ефрона. Современное написание
Большая иллюстрированная энциклопедия знаний

Мы - славяне! Популярная энциклопедия (2005)
Полная энциклопедия художественных работ по дереву (2010)
Шедевры европейских художников. Сокровища живописи (2013)

Древний мир. Энциклопедический словарь в 2-х томах с иллюстрациями
Языкознание. Большой энциклопедический словарь. 2-ое издание
Живопись эпохи Возрождения

Erotica universalis. Всеобщая эротика. Gilles Neret (1994)
Любовные позиции эпохи Возрождения
Иллюстрированная история эротического искусства. Фукс Э. (1995)

Энциклопедия заблуждений. Война. Темиров Ю., Донец А.
Знаменитые головоломки мира. Книжная серия. 16 книг
Современные баня и сауна. Энциклопедия строительства

Энциклопедия холодного оружия. Ножи. Кинжалы. Штыки
Оригами. Игры и фокусы. Мини-энциклопедия
Краткая энциклопедия домашнего хозяйства в 2-х томах (1959) DJVU

Лайфхаки на все случаи жизни. Дэн Маршалл (2015)
Покажи мне как. 777 самоучителей в одной книге! (2016) PDF
Школьная программа в таблицах и формулах (1998) PDF


Современный энциклопедический словарь(1997)
Большой иллюстрированный толковый словарь русского языка Даля
Толковый словарь русского языка. Ожегов С., Шведова Н.

Занимательно о русском языке. Розенталь Д.
К истокам языка. Донских О.
Новый толково-словообразовательный словарь русского языка. Ефремова

Толковый словарь современного русского языка. Ушаков Д.
Русское правописание в таблицах. Шевелев В., Шевелева Л. (2004)
Языкознание. Большой энциклопедический словарь. 2-ое издание

Русский школьный фольклор. Русская потаенная литература (1998)
Русское сквернословие. Краткий, но выразительный словарь
Словарь тюремно-лагерно-блатного жаргона

Секс и долголетие. Медведев А., Медведева И.
Анатомия человека. Иллюстрированный атлас. Адольфо Кассан (2011)
Секреты восточной медицины. Практическая энциклопедия. Янг Жаклин

Большой атлас по анатомии. Роен Й.В., Йокочи Ч., Лютьен-Дрекол Э.
Норбеков Мирзакарим. Сборник произведений [46 книг] FB2
Лечение обычным феном. Универсальный самомассаж (2006)

Вылечить позвоночник! Книга методов лечения. Дикуль, Касьян, Ниши
Полная энциклопедия народной медицины в 2-х томах. Непокойчицкий Г.
Йога на каждый день. Баланс бодрости и здоровья. Браун К.

Три возраста сексуальности. Азбука секса. Исаев Д. (2003) PDF
Секс в культурах мира. Лев-Старович З. (1991) PDF
Искусство любви. 20 лет спустя. Вислоцкая М. (1991) PDF

Женская сексопатология. Свядощ А. М. (1991) PDF
Как доставить ей абсолютное наслаждение. Лу Паж (2007)
Как избавиться от сексуальных проблем. Исаев Д. (2003) PDF

Малый прыжок в английский за 115 минут. Драгункин А.
Быстрый английский для ленивых. Матвеев С. (2017) PDF + MP3
Английский язык. Самоучитель для начинающих. Савельева Г. (2015)

Superbook. Английская грамматика по шуткам и карикатурам для взрослых
Метод обучающего чтения Ильи Франка. Книжная серия [88 книг]
Новый англо-русский словарь с иллюстрациями (2009)

Простой English: примеры, правила, пояснения, практика
Чудо-словарь ключей запоминания 3500 английских слов. Гарибян С.
Полный курс немецкого языка. Листвин Д.

Русско-украинский и украинско-русский словарь: 50000 слов
Большой казахско-русский и русско-казахский словарь (1996)
Немецкий за 3 недели. Иллюстрированный разговорник (2000)

Испанский за 3 недели. Базовый аудиокурс
Итальянский язык за 2 недели. Аудиокурс
Греческий язык за один месяц. Самоучитель разговорного языка
Самоучитель цыганского языка (2007)

Китайский язык для начинающих. Самоучитель. Разговорник. Цавкелов А.
Самоучитель устного китайского языка. Драгункин А., Котков К.
Китайско-русский учебный словарь иероглифов (2015)

Краткий курс финского языка. Койвисто Д. (1991) PDF

Техника, Электроника, Компьютеры


Электрика. Иллюстрированная энциклопедия от LEGRAND
COMPUTER HARDWARE CHART- ТАБЛИЦА КОМПЬЮТЕРНЫХ РАЗЪЕМОВ
Самоучитель игры на паяльнике. Гололобов

Практическая электроника от транзистора до кибернетической системы. Майер Р.
Зарядные и пуско-зарядные устройства и приборы - серия из 3 книг
Силовая электроника. 5-е издание. Зиновьев Г.

Схемы ноутбуков Asus, Acer, Dell, eMachines, Fujitsu, Lenovo, Sony, Toshiba, HP, Acer, Fujitsu Asus, Acer, Dell, eMachines, Fujitsu, Lenovo, Sony, Toshiba, HP, Acer, Fujitsu
Схемы отечественной радиоаппаратуры - более 750 схем (1950 - 1994)
Маркировка радиоэлектронных компонентов. Карманный справочник

Windows 7. Справочник администратора (2010)
Блоки питания. 106 схем. Пособие по ремонту. Товарницкий Н.

ИСТОРИЯ


Рюрик. Потерянная быль. Задорнов Михаил (2013) FB2
Древний Китай. Что есть что (2001) DJVU
Исторические открытия. Книжная серия [10 книг] FB2

Лики любви. Очерки истории половой морали. Сосновский А. (1992)
История нравов. Эдуард Фукс (2010)
История Древнего Египта. Брестед Д., Тураев Б. (2003)

КУЛИНАРИЯ


Кулинария от Масяни. Как прожить на 3 рублика в день (2003)
Практическая энциклопедия русской кухни (2006)
Мультиварка. Готовим два блюда сразу (2014)

РАЗНОЕ


Большой сборник песен с аккордами для гитары (2004) CHM
2000 советов для неумелых рук. Байков А. (1999) PDF
Полезные советы для вас. Сборник из 94 книг (2012) FB2

Сделай это сам. Справочник домашнего мастера (2002) PDF
Самые интересные и безумные инструкции и видеоуроки интернета (FLV, AVI, TXT)

СПОРТ


Ритмы атлетизма - серия из 9 книг (1989 - 1992) PDF

понедельник, 28 мая 2012 г.

Статьи на компьтерные темы, различные технологии и ноу хау.


Компьютеры и интернет.

ПОКУПКИ НА EBAY ЗА WEBMONEY !!!
Программа для заработка на файлообменниках Seven Links + видеоурок
Заработок в интернете на файлообменниках !!!
Как просто смонтировать видео на домашнем компьютере
Полезные советы для Windows 7 от Nizaury 4.57
Установка и настройка Windows 7. Учебный курс Microsoft (2011) PDF
Программирование на VBA в Microsoft Office 2010 (2010) DJVU
3D моделирование в AutoCAD. Обучающее видео SWF
Эффективная защита компьютера от вирусов, хакеров и мошенников (2011) видеокурс
Как обновить антивирусные базы для KAV 2010/2011 и KIS 2010/2011 без Интернета
Windows XP от А до Я. Обучающий видеокурс (2011) PC
Персональный компьютер. Учебный курс (2011) DJVU
Простая сборка компьютера. 9 видео уроков
Видеокурс программиста и крэкера от CRACKL@B (PC/2011/Rus)
Как открыть интернет-магазин (2005/PDF)
Видеоурок по созданию рипов BD и DVD фильмов (2011) SATRip
Защита компьютера от вирусов (Видеокурс)
NERO Recode - DVD реавторинг для ленивых.
Изготовление рипа DVD и HD дисков с помощью программы HandBrake 0.9.3
Word 2010 с нуля! (+ видеокурс)
Борьба с баннерами вымогателей денег 2010 RTF
Как заработать на ссылках (видеокурс)
Халява в Интернете 4. Похалявим в Интернете? (2010) PDF
Персональный компьютер своими руками (2010) видеокурс
Добро пожаловать в Windows 7. Официальное руководство по Windows 7 на русском языке.
Современный самоучитель работы на компьютере в Windows 7
Работаем на ноутбуке в Windows 7. Самоучитель. Артемьев А.
Как установить Windows 7 правильно
Windows 7 на 100% (2010) PDF
Полезные советы для Windows 7 от Nizaury v.1.82
Как работать в Windows 7. Советы и трюки
Запускаем все игры под Windows 7
Основы Windows 7 - Мультимедийный видеокурс (2010) PC
Работаем на ноутбуке в Windows 7 PDF Гольцман
Как переустановить Windows XP
Секреты Windows XP 500 лучших приёмов и советов - Клебер Стефенсон
Сайт-визитка за 15 уроков (2010) видеокурс
Практический курс по электронным таблицам MS Excel
Компьютерные курсы: Обучение работе в MS Word 2007
Как с помощью компьютера быстро заполнять банковские квитанции и другие документы
3ds Max. Профессиональная анимация. Официальный учебный курс. PDF + DVD диск
FAQ по разгону ПК
Технология LabelFlash: рисуем на дисках
Настройка акустики домашнего кинотеатра (2010) DVD
Как создать свой сайт за час!
Издательство - Домашняя типография на компьютере - видеоуроки
Оборона компьютера от вирусов, хакеров и мошенников (2010) видеокурс
Операционные системы. Коллекция обучающих видеокурсов от TeachShop
Как правильно создать DVD-Rip видеокурс К. Касперски
WIFI антенна за 15 минут своими руками (wmv)
Office 2007. Самоучитель. Ю. Стоцкий, А. Васильев, И. Телина
Обучающий курс Photoshop CS4 (2009) PDF
Локальная компьютерная сеть - Видеокурс
Как восстановить файлы и данные с жесткого диска, флешки, «плохих»/поврежденных CD/DVD и т.д. (+ DVD) - видеоуроки
Доступ к запароленному компьютеру, если вы забыли пароль юзера или администратора - видеоуроки
WebMoney - Руководство по платежам в Интернете
Что такое PayPal и как в нем зарегистрироваться
Что такое Twitter и как в нем зарегистрироваться
Как сменить термопасту на процессоре?
Как делать сайты сателлиты
Как сделать СНПЧ ( Систему Непрерывной Подачи Чернил) своими руками
Как сделать портейбл программу используя Thinstall Virtualization Suite
Как соединить два компьютера в сеть
Как избавится от смс троянцев
Шпаргалка по видеоформатам или что такое CAMRip, DVD-Rip, TS и т.д.
Толковый словарь АЛБАНСКОГО языка или слэнг ПАДОНКАФФ!!!
Легко и быстро рипим DVD диски и конвертируем видеофайлы с помощью Total Media Converter
Видеоурок по заправке картриджей струйных принтеров Canon и Hewlett Packard
Прохождение к игре Симулятор Системного Администратора 1.0 от HP & Intel
Рекомендации по сборке дешевого игрового компьютера
Уникальные советы по модернизации, настройке и модингу ПК своими руками.
Видео уроки по модернизации и ремонту ПК

Справочники.

Отечественные полупроводниковые приборы. 6-е издание
Энциклопедия радиолюбителя. Основы схемотехники и секреты электрических схем
Справочник по ремонту и настройке спутникового оборудования (книга+CD)
Опознавательно информационная система классификации лома электронных изделий
SMD-codes. Active SMD semiconductor components marking codes
Маркировка радиоэлементов: справочник (2010) Кашкаров А. П.
Маркировка радиоэлектронных компонентов. Карманный справочник. Нестеренко И. И.
Маркировка электронных компонентов (2004) Перебаскин А.В.
Интегральные усилители низкой частоты SGS-THOMSON (ST-Microelectronics) и TOSHIBA.
Микроконтроллеры PIC16X7XX
Теория и практика применения цифровых логических микросхем
Справочник инженера-схемотехника
Краткий справочник домашнего электрика
Мониторы LG. Схемы и сервис-мануалы
Анатомия сотовых телефонов. Устройство и ремонт
GEWISS - Электропроводка в квартире. Практическое руководство. Основная установка
Мастерская радиолюбителя. Выпуск 1. Ремонт импортных телевизоров ( 2006 ) ISO
Мастерская радиолюбителя - Ремонт мониторов (2009) ISO
Электропроводка своими руками
Набор инструкций по заправке и промывке картриджей струйных и лазерных принтеров

Радиолюбительские технологии.

Пошаговое изучение радиоэлектроники с полного нуля
Удаление царапин на экране мобильника
Ремонт наушников для сотового телефона или плеера
Перепайка и перекатка микросхем в мобильном телефоне (2 видео файла и документация)
Ремонт импортных утюгов (2010) PDF
Ремонт сгоревших эконом лампочек (pdf)
Малогабаритный Hi-Fi инвертирующий усилитель на TDA7293 / 7294 с Т-образной ООС
Простой мощный стерео усилитель на одной микросхеме TDA 1558Q
Простой мощный стерео усилитель на одной микросхеме TDA 1557Q
Высококачественные ламповые усилители звуковой частоты (2003) DJVU
Как собрать простой ламповый усилитель.
Ботан видео. 100 познавательных фильмов об электронике от компании Чип и Dип
Сварочный аппарат из компьютерного блока питания - "Русский мастеровой" - Первый выпуск
Самодельный электролизный газосварочный аппарат - "Русский мастеровой" - Второй выпуск
Самодельная электростатическая коптильня - "Русский мастеровой" - Третий выпуск
Экономия Электроэнергии до 100% (ТОЛЬКО ДЛЯ ОЗНАКОМЛЕНИЯ)
Извлечение драгметаллов из радиодеталей в домашних условиях.

воскресенье, 17 апреля 2011 г.

Отремонтируй сам свою стиральную машину

Отремонтируй сам свою стиральную машину 2009


Книга по установке и ремонту импортных стиральных машинок , а так же советы по безопасной эксплуатации для хозяев стиральных машин. Эта книга преднозначена для людей , которые способны отремонтировать свою технику самостоятельно.

Автор: Коляда В.
Издательство: Интернет
Год издания: 2009
Страниц: 132
Язык: русский
Формат: PDF
Размер файла: 5.05 Mб
Отремонтируй сам свою стиральную машину 2009

среда, 7 апреля 2010 г.

Режимы Mute и StandBy в микросхеме TDA7294 / TDA7293

Эти режимы позволяют отключать звук и переводить микросхему в "спящий" режим с пониженным энергопотреблением.

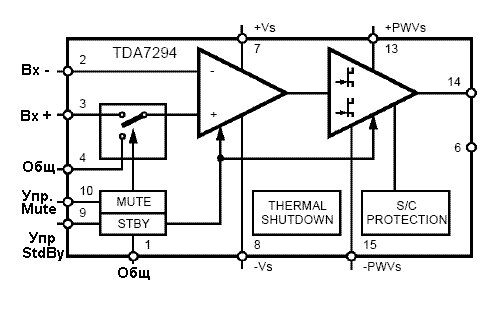

Рис.1. Структура микросхемы 7294

Если включен режим Mute, то входная цепь микросхемы отключается от вывода 3 (см. рис.1) и соединяется с землей (точнее с выводом 4, который должен быть заземлен). Сигнал на выход практически не поступает (по паспорту он ослабляется на 80 дБ = 10 000 раз). Применение - для временного глушения звука (как в телевизоре), и для устранения переходных процессов (щелчков) при включении-выключении.

Если включен режим StandBy, то микросхема переходит в "спящий" режим с пониженным энергопотреблением. При этом происходит следующее: включается режим Mute и кроме того, некоторые из транзисторов микросхемы (в том числе выходные) запираются и практически перестают потреблять ток от источника питания. По паспорту сигнал ослабляется на 90 дБ, а потребляемый микросхемой ток снижается до 1 мА. Применение этому режиму разное:



  • В устройствах с батарейным питанием как выключатель питания (чтобы не ставить сдвоеный выключатель - и на "плюс" и на "минус" питания).



  • Для электронного внешнего управления включением-выключением, чтобы не нужно было большие токи/напряжения питания пропускать через управляющее устройство (и нет необходимости использовать для включения питания реле). Например, в сабвуфере, который должен включаться входным сигналом. Я как-то использовал это для управления включением усилителя компьютерных колонок, причем брал напряжение +12 В из компьютера: колонки включаются и выключаются вместе с ним. При этом использовал схему управления, приведенную на рисунке 2.



  • При использовании этого режима, включение происходит очень быстро, гораздо быстрее, чем при включении питания, если включать сетевым (220 В) выключателем, когда должен заработать трансформатор и зарядиться конденсаторы фильтра. Только емкость конденсатора (рис.2) нужно брать не более 10 мкФ, иначе задержка включения будет большой. Аналогию можно найти в некоторых бытовых приборах (телевизорах, мониторах, ресиверах), которые из дежурного режима (с помощью пульта ДУ) включаются быстрее, чем при включении сетевым выключателем.



Во всех этих случаях имеется ввиду, что левый конец резистора на рис.2 подключается или к + питания (микросхема включена), или к земле (микросхема выключена).

Для управления этими режимами служат выводы 10 (Mute) и 9 (Stand-by). Если напряжение на соответствующем выводе меньше, чем +1,5 вольта относительно земли (на самом деле относительно вывода 1, соединенного с землей), то режим включен - микросхема молчит, или вообще отключена. Если напряжение больше +3,5 В, то режим отключен. То есть, микросхема работает, когда напряжение и на выводе 9 и на выводе 10 больше + 3,5 вольт. Такие уровни позволяют управлять усилителем от обычных цифровых микросхем.

Если нет необходимости управлять включением микросхемы или приглушением звука, то выводы рекомендуется использовать для устранения щелчка при включении. Самый простой способ показан на рис.2 - выводы объединяются и подключаются к источнику через резистор и конденсатор. Такое включение задает задержку подачи напряжения на выводы, и в результате микросхема включается на ~ 0,1 секунды после подачи питания и никаких щелчков не наблюдается. Конденсатор должен быть рассчитан на напряжение не меньшее, чем напряжение питания.



Рис.2. Простейший способ управления включением

Для маньяков бесшумного включения (и для наиболее качественного внешнего управления питанием) производитель рекомендует такую схему:



Рис.3. Способ управления включением, рекомендованный производителем

При подаче напряжения сначала микросхема включается с некоторой задержкой (выходит из режима Stand-by), но звука нет. После этого отключается режим Mute, и звук появляется. Выключение по идее идет в обратной последовательности - сначала Mute, после Stand-by. Это происходит из-за того, что при включении управления (подачи + ххх вольт) левый по схеме конденсатор заряжается через два резистора - медленнее, чем правый. А разряжается наоборот быстрее - через диод и один резистор 10 кОм. Диод может быть любой маломощный с допустимым обратным напряжением не менее напряжения питания. Конденсаторы также должны быть расчитаны на напряжение питания.

Только это не лучший способ управления в том случае, если все это хозяйство подключено к "плюсу" питания. Дело в том, что разряд конденсаторов цепей управления выключением происходит гораздо быстрее, чем разряд конденсаторов фильтра питания. Поэтому при включении питания все работает как и описано выше, а при отключении питания режимы Mute и StdBy включатся только тогда, когда напряжение, поступающее с блока питания на микросхему, опустится до ~2 вольт. То есть, когда и так уже все замолкло.

Поэтому все эти схемы хорошо работают только на включение, тем не менее, при выключении никаких щелчков и прочих неприятных звуков не слышно - это оттого, что у разработчиков получилась очень неплохая микросхема. Для правильного управления всеми этими режимами можно предложить такую схему (в ней диод должен быть рассчитан на напряжение питания, а конденсаторы на напряжение не менее 16 вольт; R1 должен быть не больше, чем указан на схеме):



Рис.4. Способ управления включением и выключением, максимально использующий возможности управления.

Эта схема работает очень хорошо, если есть какое-то внешнее управление (или управляющее напряжение, или переключатель, как показано на схеме), и неплохо, если никакого специального управления не требуется, а напряжение подается от источника питания (переключатель S1 при этом отсутствует, а цепь, которую он разрывал - замкнута).

Работает она так. При подаче напряжения питания (замыкании S1), конденсатор С1 заряжается через резистор R3 до напряжения, задаваемого делителем R1,R2 (которое примерно равно 5 вольт). А конденсатор С2 в свою очередь заряжается от С1, поэтому он заряжается несколько дольше. Включение производится в такой последовательности: сначала включены оба режима (и Mute, и StdBy). Потом отключается режим StdBy и "внутренности" микросхемы начинают работать как надо. Через некоторое время отключается режим Mute, и сигнал проходит на выход усилителя.

Выключение переключателем. При этом С2 очень быстро разряжается через диод и малое сопротивление R2, устанавливая тем самым режим Mute. Вскоре вслед за ним разряжается и С1 (для разрядного тока R3 и R4 включены параллельно, и разряд идет быстрее), отключая напрочь всю микросхему.

Если выключателя S1 нет, то все работает почти так же. При отключении сетевого напряжения, конденсаторы фильтра питания усилителя начинают разряжаться. Напряжение питания при этом падает. Как только напряжение на делителе R1,R2 станет уменьшаться, конденсатор С2 очень быстро разряжается через диод и устанавливает режим Mute. Чуть позже разряжается С1, включая StdBy. При этом напряжение питания довольно велико (оно делится делителем R1,R2) и до отключения микросхемы никаких нежелательных звуков не возникает (когда микросхема отключается, напряжение питания примерно 10-12 вольт).

Если честно, то цепь, показанная на рисунке 4, является чересчур хорошей - микросхема качественная, и при ее выключении и так никаких щелчков нет. Но если хотите максимальной уверенности, то эта схема для вас.

Источник

Клип-детектор для усилителя на TDA7293

Скачать zip-файл (~ 130 кБайт) со схемой и печатной платой.

При работе усилителя иногда возникают такие моменты, когда от него пытаются получить выходное напряжение больше, чем он способен отдать (это случается на большой громкости и зависит как от самого усилителя, так и от его блока питания). Естественно, что отдать больше, чем он может, усилитель не способен, поэтому, дойдя до максимума, его выходное напряжение просто перестает увеличиваться, несмотря на то, что входное напряжение продолжает расти. Это явление называется ограничением сигнала (cliping по иноземному) и очень вредно, так как является искажением (форма выходного сигнала уже не повторяет форму входного). При большой величине искажений (сильном клиппинге) искажения очень заметны на слух - сделайте звук погромче, так, чтобы "хрипело" - это и будет проявление ограничения в одном из узлов системы (не обязательно в усилителе).

Небольшой клиппинг, затрагивающий только верхушки импульсов, практически не заметен на слух. Такие суперкратковременные искажения не воспринимаются сознанием. Но наше подсознание - тот таинственный механизм, который отвечает за слуховое восприятие - вот оно как раз эти искажения воспринимает. И чувствует в них неестественность и фальшь. Поэтому на слух такие искажения воспринимаются как отсутствие легкости звучания, прозрачности, воздушности... Ухудшается глубина сцены, появляется тяжеловесность звука, и т.п. Конечно, усилитель на микросхеме не обладает настолько высоким качеством, чтобы хорошо передавать такие нюансы и без клиппинга, но согласитесь, что при работе с искажениями в любом случае звук станет хуже, чем без них.

Как узнать, есть в данный момент в усилителе клиппинг, или нет? Если он сильный, то это очень хорошо будет заметно на слух. А если он легкий?

А для этого в микросхему TDA7293 встроен специальный узел - клип-детектор, позволяющий отследить клиппинг сигнала: при ограничении сигнала специальная схема управляет транзистором, расположенным в правом нижнем углу структурной схемы к которому подключен вывод 5.



В нормальном состоянии этот транзистор закрыт и не пропускает ток. При этом вывод 5 микросхемы "висит в воздухе" - то есть, как бы ни к чему не подключен. При возникновении клиппинга транзистор открывается, и вывод 5 оказывается подключен к земле.







Использовать этот вывод можно, если дооснастить микросхему так, как показано на рисунке (это получается полный клип-детектор). Напряжение 5 вольт и сопротивление 10 кОм взяты из даташита производителя. Я предполагаю, что эти величины используются просто для того, чтобы обеспечить работу с логическими микросхемами - никаких указаний на максимально допустимые напряжения и токи по выводу 5 я не нашел. Экспериментируя с микросхемой, я подавал на вывод 5 напряжение до 16 вольт и ток до 5 мА, и все прекрасно работало (где-то полчаса). Но я не могу гарантировать, что микросхема выдержит такие напряжения/токи в течение длительного времени. Поэтому примем напряжение 5 вольт и ток 0,5 мА (=5В / 10 кОм) в качестве рабочих значений.

Итак, при отсутствии клиппинга на выводе 5 напряжение равно 5 вольт (т.е. соответствует высокому уровню логической "1"). В момент ограничения сигнала положительной или отрицательной полуволны, напряжение резко уменьшается до нуля:



На рисунке: черная линия - выходное напряжение; голубая линия - предел изменения выходного напряжения; красная - напряжение на выводе 5 (точнее на выходе клип-детектора).

Т.е. на выходе появляются импульсы, длительность которых равна продолжительности ограничения. Их можно использовать для управления, например, логическими микросхемами (допустим для автоматического снижения громкости).

Поскольку схема детектора внутри микросхемы является схемой с "открытым стоком", то выводы 5 нескольких микросхем можно объединять по принципу "монтажное ИЛИ", т.е. соединять вместе, и тогда детектор будет показывать наличие клиппинга в любой из этих микросхем. Это очень удобно, если нужен, например, единый индикатор для двух стереоканалов.

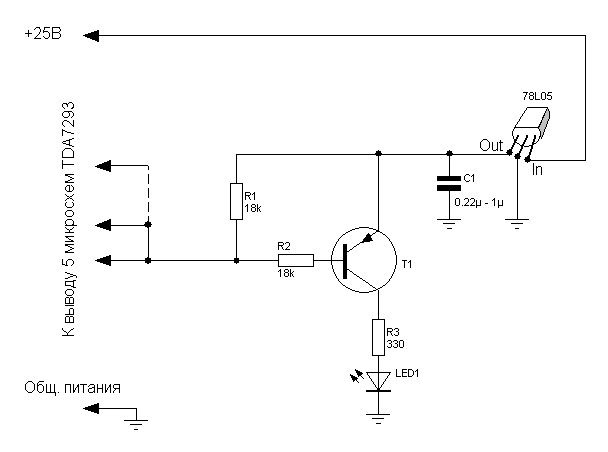

Принципиальная схема простейшего индикатора (мы ведь договорились не нарушать правило 5 вольт и 0,5 мА, поэтому и элементов много) показана на рисунке.



Здесь используется любой маломощный p-n-p транзистор с коэффициентом передачи тока h21э не менее 80. Резисторы R1 и R2 могут быть в пределах 16...27 кОм и не обязательно одинаковыми (R1 это тот самый резистор 10 кОм, просто с точки зрения вывода 5 микросхемы R1 и R2 включены параллельно - из-за этого он больше; R2 ограничивает ток базы транзистора), резистор R3 зависит от тока через светодиод:

R3 [Ом] ~ 5000 / Iсведодиода [мА]

Светодиод лучше выбирать максимальной яркости - я ниже объясню почему. Питается схема от того же блока питания, что и усилитель. Стабилизатор 78L05 можно заменить на 78L06, или 7805,7806, учитывая, что последние больше по габаритам и имеют другую цоколевку. С1 - любого типа, лучше малогабаритный керамический.

На вход устройства можно подключить несколько микросхем (даже несколько десятков), что и показано на схеме. То есть, один индикатор может показывать перегрузку в нескольких каналах, что актуально для систем типа 5.1.

Однако такая схема имеет один существенный недостаток - при кратковременном клиппинге светодиод загорается на очень непродолжительное время, и его свечение заметить трудно. Именно поэтому я и рекомендовал суперяркий светодиод.







Положение усугубляется еще тем, что цепь внутри микросхемы, подключенная к выводу 5, не является быстродействующей. Поэтому на высоких частотах (более 10 кГц), или при клиппировании коротких импульсов ("иголок"), выходной сигнал получается не прямоугольным, как показано черным цветом на рисунке справа, а такой вот сложной формы, как показано красным. То есть длительность и без того короткого импульса еще более уменьшается.


Таким образом, приведенная выше схема пригодна только для распознавания довольно длительного клиппинга (а значит и довольно большой величины). Обычно замечаешь свечение светодиода, когда и так на слух распознаешь, что "что-то не то".

Гораздо лучше и полезнее будет несколько более сложная схема (собственно, она ненамного сложнее и дороже):



Основой схемы является таймер 555 (отечественный аналог КР1006ВИ1), который включен по схеме одновибратора. В исходном состоянии от выключен, напряжение на выходе (вывод 3) равно нулю, светодиод не горит, конденсатор С2 разряжен. Если на выводе 2 таймера (при срабатывании клип-схемы) напряжение на короткое время упадет ниже 5/3 вольт (т.е. он реагирует даже на "иголки"), то микросхема перейдет во включенное состояние. При этом на выходе (вывод 3) появится напряжение ~5 вольт, светодиод загорится, а конденсатор С2 начнет заряжаться от источника питания через резистор R3. Как только он зарядится до напряжения 10/3 вольт (это все при напряжении источника = 5В), то таймер сбросится, и все вернется в исходное состояние.

Продолжительность свечения светодиода:

t [сек] = 0,0011 * R3 [кОм] * C2 [мкФ]

С номиналами, указанными на схеме это где-то 0,25 секунд. Такое значение я установил на свой вкус (мне нравится, если светодиод "мигает" а не "горит"), поэтому нужное значение времени легко подобрать, изменяя емкость и сопротивление (при этом емкость не стОит делать более 100 мкФ, а сопротивление должно лежать в пределах 3,3...330 кОм).

С1 и С3 - малогабаритные керамические, причем емкость может быть 0,1...1 мкФ (если они разные, то бОльшую емкость лучше поставить в С3). R2 - то же самое, что и R3 в предыдущей схеме. R1 - наши стандартные 10 кОм (на самом деле 8,2...33 кОм запросто!).

Сравнительные испытания этих схем, показали (да это и так было понятно), что вторая гораздо лучше. И ярко светящийся светодиод, и долго светится, и "замечает" кратковременные срабатывания, когда индикатор первой схемы даже и не загорался совсем (его включение было настолько кратковременным, что глаз не успевал заметить). Поэтому первую схему я настоятельно нерекомендую.

Я собирал эти обе схемы на макетке:



Слева первая ("плохая") схема, справа - вторая ("хорошая"). В верхнем левом углу - микросхема стабилизатора 7805 общая для обоих индикаторов. Такое включение позволило сравнить оба устройства и практикой подтвердить теорию. В принципе, клип-детектор, содержащий 8 элементов, можно так на макетке и собирать. Но если очень хочется собрать на печатной плате - вот целых два варианта (скачать zip-файл, около 130 кБайт):



Левая плата побольше (~ 3,5 см х 2,5 см), правая - для экстремалов миниатюризации. Но обе помещаются в спичечный коробок. Я все же рекомендую левую - у нее шире дорожки и ее легче изготовить и распаять.

Источник

Малогабаритный Hi-Fi инвертирующий усилитель на TDA7293 / 7294 с Т-образной ООС

Загрузить ZIP-архив (~80 кБ), содержащий схему усилителя , разводку платы в программе Sprint-Layaut 4.0 и размещение элементов.

Этот усилитель отличается от "обычного" только меньшими габаритами платы (размеры платы 65х50 мм, это 70% от "обычной") - мне потребовалось впихнуть усилитель в маленький корпус. За малогабаритность пришлось расплачиваться:


  • Применением SMD компонентов, я использовал SMD резисторы типоразмера 1206, которые довольно большие и удобно паять.

  • Снижением универсальности - если раньше можно было ставить практически любые элементы, то теперь станут только более малогабаритные элементы, не любые, хоть и многие.

Зачем оно нужно - инвертирующее включение? Тут две причины: во-первых избавиться от электролитического конденсатора в цепи ООС, который на звук нехорошо влияет; во-вторых ослабить влияние неидеальности входного дифкаскада микросхемы (в нем сигнал ООС вычитается из входного сигнала и если дифкаскад плохой, то и ООС работает плохо). В интегральном исполнении дифференциальный усилитель получается довольно хорошим: из-за того, что транзисторы, расположенные на кристалле на расстоянии 0,05...0,2 мм друг от друга имеют практически одинаковые характеристики, и из-за того, что можно не бояться использовать хорошую схему на двадцати транзисторах. Тем не менее, даже если входной дифкаскад очень хороший, инвертирующее включение позволит выжать максимум из качества звучания, избавившись от всех его погрешностей.

Схема усилителя подходит для любой из микросхем:



Усилитель получился просто класс (выжал из микросхемы все, что можно)! Все электролиты шунтированы пленочными конденсаторами. Входной фильтр R1С1 ослабляет влияние высокочастотных помех (которые есть всегда и везде!), а выходная цепочка R9С4 повышает устойчивость усилителя при работе на реальную нагрузку. Тип микросхемы (TDA7293 или TDA7294) выбирается установкой перемычки, идущей от конденсаторов С5С6.

Почему я рекомендую микросхему TDA7293? Потому, что она немного лучше, чем TDA7294. Кроме того, что у нее больше допустимое напряжение питания и выходная мощность, у нее более сложная схема, дающая бОльшие возможности. Например, специальный усилитель для вольтодобавки, который отключает эту цепь от выхода и снижает искажения. Еще очень полезная цепь - клип-детектор, дающий информацию о перегрузке, когда на слух ее еще не заметно.

Важный момент: входной конденсатор С2 задает нижнюю рабочую частоту усилителя по уровню -3 дБ. Выбирайте столько, сколько нужно. У вывода 5 сделана контактная площадка для подключения клип-детектора.

Несколько слов по поводу Т-образной ООС. Если бы я зарабатывал на всем этом деньги, я бы рассказал, какая это волшебная ООС, какой чудесный звук она дает, и как ее нужно правильно заклинать (в полночь у амбара с кузнецом!.. пардон, это, кажется, из другой оперы!). На самом деле, идея проста. В инвертирующем усилителе входное сопротивление определяется резистором R2 (цепь R1C1 я отбрасываю для простоты, да и влияет она очень мало). Если бы ООС была обыкновенной, то резисторов R4,R5 небыло бы, а правый по схеме вывод R3 был бы подключен к выходу усилителя. Тогда коэффициент усиления Ку=R3/R2. Поскольку Ку=25...30, то для его получения потребовалось бы либо уменьшать R2, а значит и входное сопротивления (т.е. заметно нагружать источник сигнала), либо сильно повышать R3. Но при большом значении R3 возникает много плохого: лезут помехи, начинает влиять влажность и запыленность воздуха (если плата не залита лаком), влияет емкость монтажа и близкорасположенных предметов.

Для того, чтобы и нужное усиление получить, и сопротивление резистора не увеличивать и добавляются R4 и R5, которые образуют делитель и ослабляют сигнал ООС перед подачей его на R3. Теперь R3 должен обработать (ослабить) более слабый сигнал, а значит не должен быть таким большим. Вот и получается Т-обраная схема: резисторы R3,R4,R5 на вид образуют перевернутую букву Т. Недостаток этой схемы - несколько большее выходное постоянное напряжение смещения. Насколько это плохо? В трех экземплярах усилителя оно было на уровне 60...120 мВ. Это значит, что на колонки придется по 1...4 милливатт мощности постоянного тока. Вам страшно? Мне - нет!

Вот зависимость величины нелинейных искажений от частоты. Хорошо видно, что искажения мизерны!



Важное дополнение. В инвертирующей схеме нет смысла включать режим Mute, поскольку он замыкает на землю неинвертирующий вход, который здесь и так заземлен. Управление питанием производится режимом StdBy (см. Режимы Mute и StandBy в микросхеме TDA7294 (7293)). И тут есть маленький мерзкий нюанс - включение этого режима сопровождается небольшими помехами на выходе микросхемы (почему-то когда включен Mute их нет). Поэтому емкость конденсатора С3, задающего длительность включения/выключения лучше не увеличивать (также как и сопротивления резисторов R6, R7) - тогда помехи будут непродолжительными и малозаметными.

Внешний вид усилителя: компоновка и разводка платы очень-преочень хорошая и правильная (практически идеальная).



Вход максимально отдален от выхода и с обеих сторон "прикрыт" земляными проводниками (т.е. практически экранирован). Вся силовая земля соединяется в одной точке (в которую подводится питание). А к ней через резистор разделения земли подключена сигнальная земля. Широкие и короткие дорожки имеют мизерное сопротивление и индуктивность (особенно это важно для проводников питания). Кроме того они хорошо держат тяжелые детали. Расположение деталей:





В плате есть несколько "лишних" отверстий, чтобы можно было устанавливать конденсаторы разных габаритов. При монтаже сначала устанавливаются перемычки, причем при установке микросхемы не замкните ее выводы с перемычкой!

Звучание усилителя - просто замечательное! Это максимум, что можно из нее выжать, а микросхема-то - неплохая!
